【冠亞技術(shù)CS-008塑膠顆粒水分測量儀】給水用PE管材是傳統(tǒng)的鋼鐵管材、聚氯乙烯飲用水管的換代產(chǎn)品。給水管必須承受一定的壓力，通常要選用分子量大、機械性能較好的PE樹脂，如HDPE樹脂。LDPE樹脂的拉伸強度低，耐壓差，剛性差，成型加工時尺寸穩(wěn)定性差，并且連接困難，不適宜作為給水壓力管的材料。但由于其衛(wèi)生指標(biāo)較高，LDPE特別是LLDPE樹脂已成為生產(chǎn)飲用水管的常用材料。

一、HDPE給水管生產(chǎn)工藝流程簡單介紹

      色母料 PE100母料——80℃干燥預(yù)處理——壓出機（共擠）——真空水槽冷卻定徑——冷卻水槽——噴印機——引取機——盤卷機（小口徑）——切割機——成品架臺——成品出廠檢驗

二、HDPE給水管的檢測項目及指標(biāo)

1、外觀、尺寸、顏色、壁厚、長度
      HDPE給水管外觀：管材的內(nèi)外表面應(yīng)清潔、光滑，不允許有氣泡、明顯的劃傷、凹陷、雜質(zhì)、顏色不均等缺陷。管端頭應(yīng)切割平整，并與管軸線垂直。

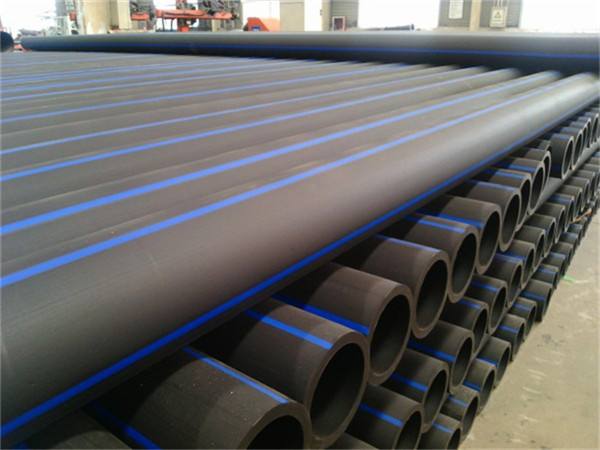

      HDPE給水管顏色：市政飲用水管材的顏色為藍色或黑色，黑色管上應(yīng)有共擠出藍色色條。色條沿管材縱向至少有三條。其他用途水管可以為藍色和黑色。暴露在陽光下的敷設(shè)管道（如地上管道）必須是黑色。
      HDPE給水管長度：直管長度一般為6m、9m、10m、12m，也可由供需雙方商定。長度的極限偏差為長度的+0.4%，-0.2%。盤管盤架直徑應(yīng)不小于管材外徑的18倍，盤管展開長度由供需雙方商定。

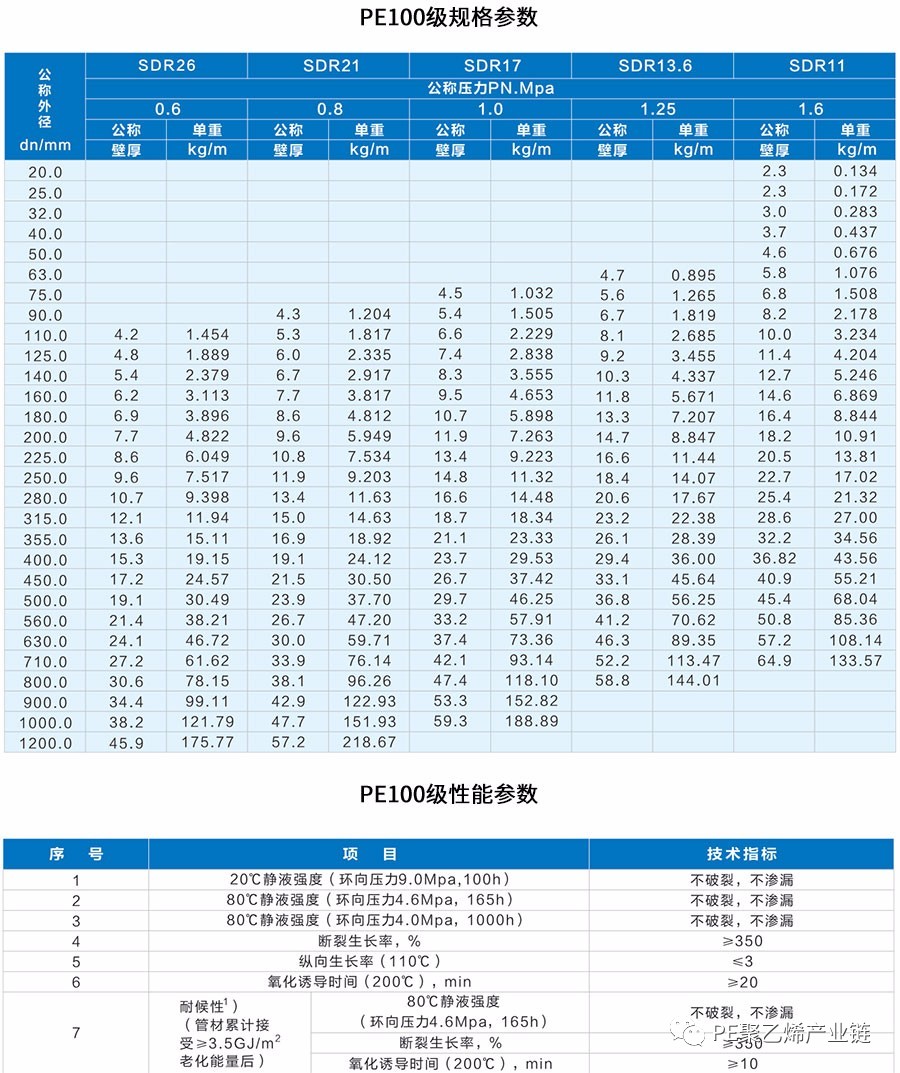

      HDPE給水管尺寸、壁厚：

2、HDPE給水管物理性能檢測及技術(shù)指標(biāo)
      斷裂伸長率是HDPE給水管良好柔韌性的表現(xiàn)之一，通過對PE管材斷裂伸長率的測定，以保證管材對地基不均勻沉降的適應(yīng)能力，滿足抗震性能的需要。
      國家標(biāo)準(zhǔn)要求：斷裂伸長率≥350%，天卓塑膠的PE管材在實際檢測斷裂伸長率時，到達設(shè)備的極大量程未斷裂，此時引伸計的位移為350mm，即試樣被拉伸350mm時，仍未斷裂，此時的伸長率為700%，由此可以看出我們天卓PE管的斷裂伸長率大于700%遠大于國家標(biāo)準(zhǔn)要求。
2.縱向回縮率
      HDPE給水管受熱后易發(fā)生變形，縱向回縮率的測定旨在檢測在熱影響下PE管材沿軸向的尺寸變化程度。管材縱向回縮率反映了熱塑性塑料管材產(chǎn)品在熱影響下管材沿縱向塑性變化的尺寸穩(wěn)定性。標(biāo)準(zhǔn)要求縱向回縮率≤3%。
3.氧化誘導(dǎo)時間

      氧化誘導(dǎo)時間為衡量HDPE給水管熱穩(wěn)定性的一項重要指標(biāo)，它的長短與PE管材的長期耐熱氧化老化壽命密切相關(guān)，通過對管材氧化誘導(dǎo)時間的測定，以保證管材在施工、焊接及50年的使用期內(nèi)仍能滿足使用要求。通過測定試樣在高溫條件下開始發(fā)生自動催化反應(yīng)的時間（即氧化誘導(dǎo)時間），對試樣的熱穩(wěn)定性作出評價。
