【冠亞技術(shù)CS-002氧化鋁水分測定儀】目前，國內(nèi)外高純超細(xì)氧化鋁粉體的制備方法有多種，但到現(xiàn)在為止實(shí)現(xiàn)了工業(yè)化生產(chǎn)的技術(shù)僅有硫酸鋁按熱解法、碳酸鋁按熱解法和異丙醇鋁水解法三種。其中硫酸鋁按熱解法及碳酸鋁按熱解法均屬于熱分解法。采用硫酸鋁按熱解法生產(chǎn)的超微粉一次粒子較細(xì)、團(tuán)聚較輕，但此工藝過程中有大量的SO2產(chǎn)生，污染嚴(yán)重。采用碳酸鋁銨分解法生產(chǎn)雖無SO2污染，但粉體粒度及團(tuán)聚情況較前者差。異丙醇鋁水解法屬于液相法，這種液相工藝可以制得一次粒子較細(xì)的超微γ-Al2O3(10 nm)，但團(tuán)聚嚴(yán)重，經(jīng)高溫煅燒后得到的α-Al2O3粒度為0.2~0.3μm。處于實(shí)驗(yàn)室研究開發(fā)階段的技術(shù)大致有:氯化汞活化水解法、等離子體法、噴霧熱解法、低碳烷基鋁水解法、水熱法、水析絡(luò)合法、溶膠一凝膠法等、改良拜耳法等。

      下文表1及表2將幾種常見高純?nèi)趸X制備方法的發(fā)展程度、優(yōu)缺點(diǎn)以及制得的三氧化二鋁產(chǎn)品的質(zhì)量進(jìn)行了對比。

      國內(nèi)生產(chǎn)高純超細(xì)氧化鋁粉體的單位很多但真正能批量生產(chǎn)并有一定市場份額的屈指可數(shù)。主要生產(chǎn)廠有山東鋁廠研究院、河南濟(jì)源特種氧化鋁廠、鄭州輕金屬研究院以及廣州、大連和河南等地，產(chǎn)品以中低檔氧化鋁(99.8～99.98％)為主，高純氧化鋁(>99.99％)的產(chǎn)量較小。主要用于高壓鈉燈半透明陶瓷管的生產(chǎn)。

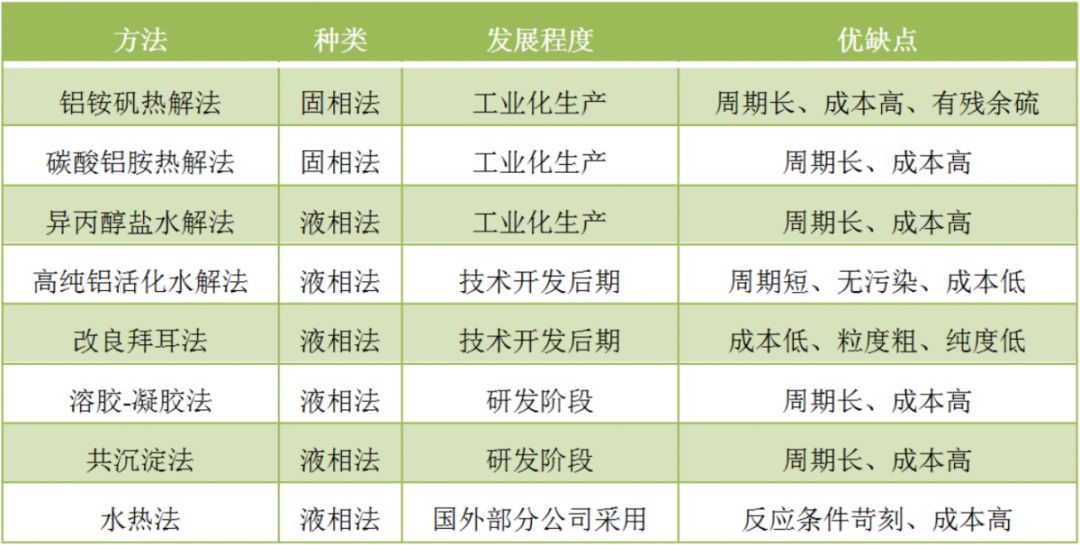

表1幾種常見三氧化二鋁制備方法對比

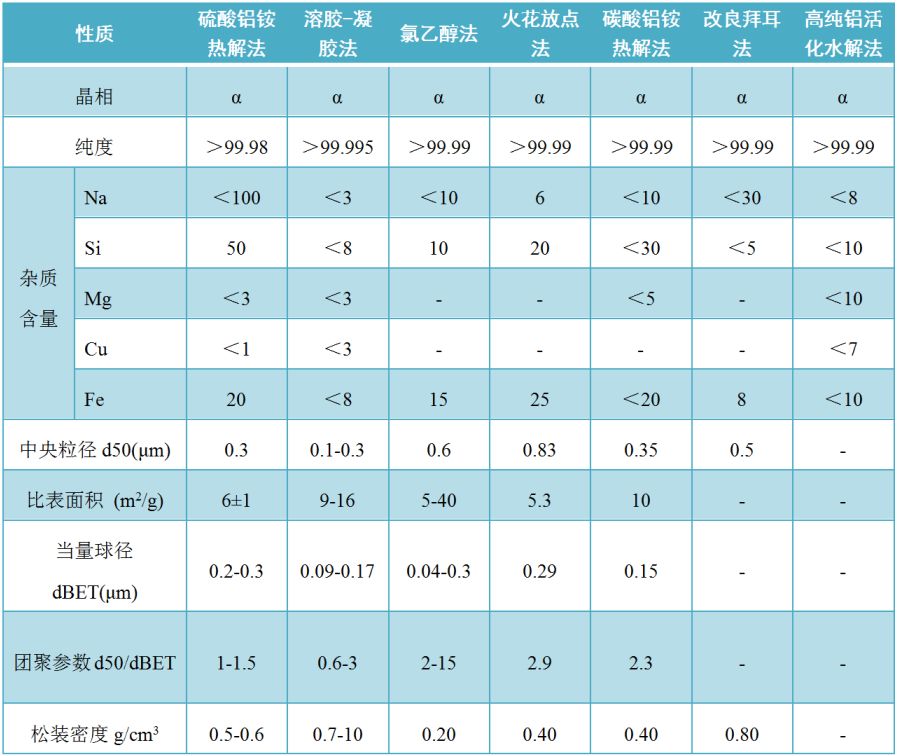

表2不同方法制得的Al2O3性能對比

      國產(chǎn)氧化鋁粉體的優(yōu)勢是價(jià)格較低，近年來雖然國產(chǎn)高純氧化鋁粉體在純度以及微量雜質(zhì)元素上實(shí)現(xiàn)了突破但是還存在以下幾個問題：第一粉體批次的穩(wěn)定性相對較差；第二粉體的粒度分布及團(tuán)聚情況還沒有得到很好的研究，因此，用國產(chǎn)粉體制備的半透明氧化鋁陶瓷總是存在一些問題，無法與進(jìn)口高純氧化鋁粉體相提并論。產(chǎn)品附加值低，難以進(jìn)入國際高端市場。
