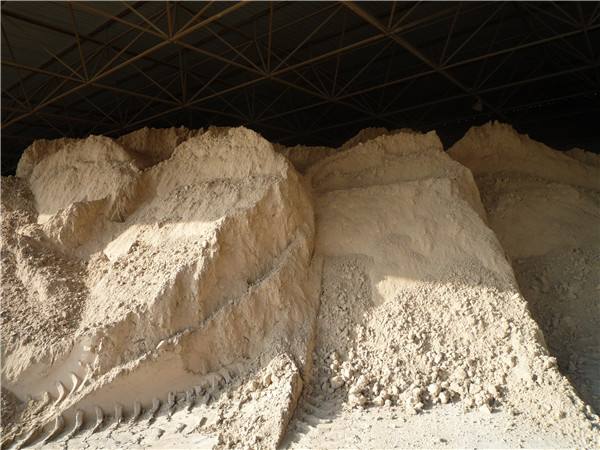

【冠亞技術CS-68GL】石膏石或工業副產石膏是以二水硫酸鈣形式存在,其分子式中有兩個結晶水,只有脫去一個半結晶水生成半水硫酸鈣才有膠凝性質。脫去結晶水的過程即為石膏煅燒。

1  脫硫石膏煅燒工藝

1.1  低溫慢速煅燒

      低溫慢速煅燒指物料在煅燒設備中停留時間較長，進出料時間至少為幾十分鐘，石膏顆粒的表面溫度均處于較低狀態，顆料內外溫度較為接近，如炒鍋、間接式回轉窯、間接式沸騰爐均為低溫慢速煅燒設備。這些煅燒方式（設備）是通過內置加熱管使脫硫石膏間接受熱，熱源一般采用蒸汽、導熱油或熱煙氣。因其是間接加熱，物料與熱源間的傳熱速度較慢，石膏慢慢加熱升溫后，緩慢脫水而成半水石膏。低溫慢速煅燒最突出的優點是產品質量均勻穩定，由于低溫煅燒，其煅燒產品中絕大部分為半水石膏HH（約88%），極少量的無水石膏AⅢ（約2%）和二水石膏DH（小于1%），結晶水含量為5.5%～6.0％，所以低溫慢速煅燒生成的建筑石膏粉質量穩定，相組成穩定，凝結速度慢，標準稠度需水量小。

1.2  高溫快速煅燒

      高溫快速煅燒時熱源溫度多大于600℃，物料在煅燒裝置內停留僅幾秒鐘，石膏顆粒的表面溫度較高，顆料內部溫度根據成團顆料大小的不同而不同，如氣流煅燒、直接式回轉窯煅燒等均采用高溫快速煅燒工藝。高溫快速煅燒方式是脫硫石膏與高溫?zé)煔庵苯咏佑|進行換熱，快速脫水煅燒。由于細石膏粉升溫較快，極易生成無水石膏AⅢ和無水石膏AⅡ；中等細度的石膏粉主要生成半水石膏HH；而成團的粗石膏粉則出現表面煅燒完成，內部未達到煅燒溫度仍保持二水相。其相組分一般為半水石膏HH約70%、無水石膏AⅢ約10%，二水石膏約3%，表現出無水石膏AⅢ的比例較大，甚至?xí)a(chǎn)生一定量的無水石膏AⅡ，降低了石膏的活性成份。所以快速煅燒工藝控制難度較大，建筑石膏質量波動較大，產品相組成不穩定，凝結速度過快，標稠所需水量偏高，但生產效率較高。由于無水石膏AⅢ是不穩定相，在空氣中很容易吸潮而成半水相，因此系統中需設陳化冷卻裝置。高溫快速煅燒最突出的優點是設備投資低、生產效率高。

1.3  復合煅燒

      復合煅燒是近年來脫硫石膏煅燒工藝發展的一種新工藝，特別是在紙面石膏板行業中應用較多。復合煅燒主要是模擬慢速煅燒，將石膏煅燒的流程和時間適當加長，避免集中受熱，即將“一步煅燒”的方式改為“兩步煅燒”的方式。脫硫石膏在2個不同的煅燒設備中依次加熱，先脫去全部游離水和部分結晶水，再脫去剩余部分結晶水以生成合格的建筑石膏，這樣可以降低物料溫度和實現能源的梯級利用，以達到和低溫煅燒一樣的效果。目前通常的做法是氣流快速烘干煅燒與間接加熱式沸騰爐復合或氣流快速烘干與炒鍋煅燒復合等。

2  脫硫石膏煅燒設備

2.1  直接加熱設備

2.1.1  氣流煅燒設備

      氣流煅燒設備是讓熱氣流與石膏粉料在風管內直接接觸，二水石膏迅速脫水而制成半水石膏，熱氣流可以采用燃煤或天然氣燃燒后生成的熱煙氣。這種設備一般在脫硫石膏進料端布置打散裝置，一方面采用高速旋轉錘頭將物料擊碎并拋起，實現顆粒分散，另一方面利用轉子間的狹長間隙均布熱氣流，保證石膏顆粒與熱氣流均勻接觸以完成換熱。氣流煅燒過程中石膏顆粒是懸浮態受熱，氣固兩相換熱面積大，物料與熱煙氣同向運動，初始溫差大，換熱效率高，同時也可以由直管氣流變?yōu)槊}沖氣流或者布置旋流器等方式，用于擾動氣固兩相流動，使顆粒與氣流產生相對速度差，強化傳熱效率。在氣流旋流段或擴散段，氣流速度下降，相當于增加了大顆料石膏與熱煙氣的換熱干燥時間，有利于煅燒過程。氣流煅燒設備主要特點是設備緊湊簡約，設備造價低，換熱效率高。

2.1.2  直熱式回轉窯

      直熱式回轉窯是熱氣流與生石膏粉在回轉窯筒體中直接接觸，二水石膏脫水成半水石膏。石膏粉料在傾斜回轉窯筒體緩慢旋轉前進，熱介質一般與石膏粉料同向運動，由于石膏粉在回轉窯中部分處于堆積態，換熱效率相對較低，熱氣流可以采用燃煤、天然氣、重油燃燒后生成的熱煙氣。直熱式回轉窯中一般布置有揚料板或者擋料板，保證石膏在筒體截面內均勻分散后與熱氣流接觸，減少風洞的產生，提高換熱效率。同時，由于進口端物料蒸發強度高，濕度大，為了減少濕物料黏附在筒壁上，進口熱氣流的溫度控制較高。整個窯體設備較長，且是一個旋轉體，系統排濕和收塵是控制難點。直熱式回轉窯其優點在于設備結構較簡單，具有價格優勢。

      氣流煅燒設備和直熱式回轉窯作為直接換熱方式，煅燒過程主要是物料與熱氣流進行對流換熱，使含濕脫硫石膏中的游離水和部分結晶水汽化吸熱，氣流自身溫度下降放熱并帶走水汽，傳質與傳熱過程都在同一氣流中完成，所以氣流必須具備一定的風量，且尾氣溫度必然高于煅燒溫度，這樣就導致了整個系統能耗的增加。

2.2  間接加熱設備

2.2.1  連續炒鍋

      連續炒鍋是帶有橫穿內換熱管的圓形鍋體，由鍋筒、鍋底及換熱管將熱能間接傳遞給鍋內的二水石膏，由機械攪拌和石膏脫水所產生的水蒸汽擾動，使石膏顆粒呈現流態化狀態，石膏顆粒與換熱管均勻接觸換熱，升溫脫水而成半水石膏，并通過溢流口排出鍋體。熱能可以由燃煤、天然氣、重油燃燒后生成的熱煙氣提供，鍋內物料溫度較低，物料煅燒時間大多在1h左右，屬于低溫慢速煅燒方式。連續炒鍋一般需要配套氣流干燥設備才能應用于脫硫石膏的煅燒，并且需避免炒鍋設備的超大型化，選型時需考慮換熱管和攪拌裝置布置的影響。其總體造價高，但煅燒質量穩定。

2.2.2  內加熱管式蒸汽回轉窯

      內加熱管式蒸汽回轉窯適用于有蒸汽的地方，與直熱式回轉窯相比，內部設有許多換熱管，管內通蒸汽，石膏在筒體與換熱管接觸間接受熱，蒸汽在管內放熱后凝結成水。內加熱管式蒸汽回轉窯采用槳葉式輸送機進料，隨回轉窯慢速（1~5r/min）轉動而前行，石膏分布在筒體下截面，呈堆積態，不能與所有換熱管同時接觸，換熱效率較低，設計揚料板或擋料板，可保證石膏在筒體截面內均勻分散，提高與換熱管熱交換效率。整個窯體設備較長，蒸汽系統較為復雜，造價較高。

2.2.3 內加熱管式（導熱油、蒸汽、煙氣）沸騰煅燒爐

      內加熱管式（導熱油、蒸汽、煙氣）沸騰煅燒爐是立式直筒狀容器，采用流態化干燥的原理，主要結構特點：一是容器底部裝有多孔氣體分布板或者配置風帽，目的在于支撐固體物料，同時羅茨風機產生鼓風氣流從分布板均勻進入床層，布風板可以單塊或者多塊單元組合；二是容器內布置有隔板，物料可以在內部長行程受熱；三是容器內裝有大量的加熱管，管內熱介質為飽和蒸汽、導熱油或熱煙氣；四是容器床層的上界面布置進料口和溢流口，石膏從進料口進入，脫水后進入隔板的另一個區域到溢流口出料。整個沸騰煅燒爐內石膏的流態化主要是依靠石膏脫水產生的蒸汽來實現，此設備可以采用低溫或高溫?zé)嵩?，石膏進料的均衡及分散、換熱管設計、鼓風預熱及氣流分布、內部隔板位置及高度、熱介質的水平或垂直的流向布置等是內加熱管式沸騰煅燒爐設計與應用時需要考慮的重點。其中采用煙氣為熱介質的沸騰爐配套氣流烘干裝置，設備造價低，煅燒質量穩定，運用較廣。

2.2.4  間接加熱設備主要特點

      間接加熱設備的熱量都是通過物料與加熱管直接傳遞，物料對加熱管的沖刷，使加熱管表面的邊界層大部分消除，減少了傳熱熱阻，增強了換熱效率。

      煅燒過程不需要大氣流和物料接觸換熱，外排的濕熱空氣量少，外排的濕熱空氣溫度低，所以整個系統熱能可實現梯級利用，大大降低生產的綜合能耗。

3  脫硫石膏煅燒工藝和設備選擇的原則

      （1）應根據建筑石膏終端用品的種類來確定合適的煅燒工藝和煅燒設備，若用于生產紙面石膏板、石膏砌塊等石膏建材制品，可選用快速或復合煅燒設備?？焖俜ㄉa(chǎn)的建筑石膏凝結硬化快，可提高生產效率，適合于流水線生產；若用于生產粉刷石膏、粘結石膏等石膏膠凝材料，宜選用慢速或復合煅燒設備，慢速法的建筑石膏凝結硬化較慢，性能穩定。

      （2）應根據熱源來確定合適的煅燒工藝和煅燒設備，不同設備對熱源有不同要求。由于在高溫狀態下快速煅燒，建筑石膏產品中不可避免的會產生無水石膏AⅢ和AⅡ，導致建筑石膏制品性能的不穩定，因此有蒸汽或?qū)嵊偷鹊蜏責嵩创嬖诘臈l件下，可優先考慮。
